Wellenschutzhülse weitere Informationen
24 mm x 28,7 mm x 11,1 mm (Ändern)
Wir durchsuchen unser Lager für Sie

Produktdetails

Produktdetails anzeigen

WSH

Beschreibung

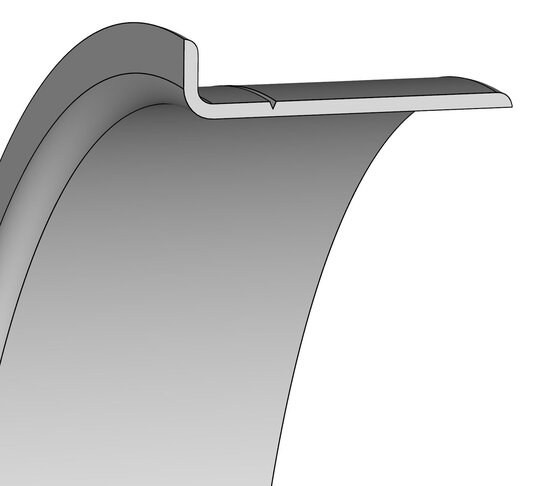

Produktgruppe: WSH Wellenschutzhülse
Werkstoff: rost- und säurebeständiger Stahl 1.4301 (AISI 304)
Werkstoff Montagehülse: Standardstahl 1.0330 (SAE 1008) oder Aluminium 6063 oder Stahl JIS G3302



Betriebseinsatzgrenzen
Die Betriebseinsatzgrenzen, wie Temperatur, Umfangsgeschwindigkeit und Druck werden durch den gewählten Radialwellendichtring vorgegeben. Die WSH deckt in der Regel die Betriebsparameter für alle gängigen Radialwellendichtringe ab.

Technische Daten
Die Lauffläche für den Radialwellendichtring ist ein wesentliches Maschinenelement im Rotations-Dichtsystem und muss daher eine Reihe von technischen Anforderungen erfüllen, um eine gute Dichtwirkung und eine lange Lebensdauer zu erzielen.

Oberflächengüte/Rauheitswerte
Ra = 0,2 bis 0,8 µm

Rz = 1 bis 5 µm
Rmax ≤ 6,3 µm
Bearbeitung der Oberfläche: drallfrei geschliffen
Oberflächenhärte: HV 220 (95 HRB) verschleißfest bearbeitet
Wandstärke: 0,28 mm dünnwandige Ausführung



 Einsatzgebiet
Wellenschutzhülsen WSH werden zur Reparatur von eingelaufenen oder verschlissenen Radialwellendichtring-Laufflächen auf Wellen eingesetzt, z.B. in der Antriebstechnik. Sie bieten eine kostengünstige Alternative zum Austausch oder zur aufwendigen Nachbearbeitung der verschlissenen Welle, da sie einfach über die verschlissene Lauffläche geschoben werden.

 Tiefe Einlaufspuren können dazu führen, dass die ursprüngliche Radialwellendichtring Abmessung durch einen Radialwellendichtring mit kleinerem Innendurchmesser ersetzt werden muss, weil bei der Nachbearbeitung der Welle der ursprüngliche Durchmesser entscheidend verringert wurde. Dieses Problem der eingelaufenen Welle im Laufflächenbereich lässt sich durch den Einsatz der WSH einfach und pragmatisch beheben, ohne dass die Welle demontiert und aufwendig nachbearbeitet oder ein Radialwellendichtring anderer Größe verwendet werden muss. Sie können also im Reparaturfall einen Radialwellendichtring der ursprünglichen Abmessung verwenden, der in den meisten Fällen sowieso im Lager bevorratet ist.

 WSH können natürlich auch bei der Erstausrüstung von Maschinen, Aggregaten oder Anlagen eingesetzt werden, um die aufwendige, kostspielige und teilweise auch schwierige Bearbeitung der Lauffläche auf der Welle zu vermeiden.

Funktion und Vorteile
Durch den Einsatz der WSH im Reparaturfall wird eine einwandfreie Funktion schnell und dauerhaft wiederhergestellt.

Die Wellenschutzhülse wird als Gegenlauffläche zum Radialwellendichtring im tribologischen Rotations-Dichtsystem eingesetzt, d.h. die WSH ist neben dem Radialwellendichtring und dem verwendeten Schmierstoff die dritte wichtige Komponente.

Wellenschutzhülsen WSH bieten dem Anwender folgende Vorteile:
- Einfache und schnelle Reparatur, die Montagehülse wird mitgeliefert

- Kostengünstige Wiederherstellung der Lauffläche auf der Welle, da Ausbau und Nachbearbeitung der Welle entfallen
- Wegfall von kostspieligen Maschinenstillstandszeiten, da die Reparaturzeit auf ein Minimum reduziert wird
- Preiswerte Reparaturmethode
- Die Radialwellendichtring-Lauffläche wird dauerhaft und voll funktionsfähig wiederhergestellt
- Sicherer Sitz auf der Welle durch die Presspassung
- Optimal bearbeitete und verschleißfeste Oberfläche garantiert eine lange Lebensdauer
- Beibehaltung der ursprünglichen Dichtungsabmessung
- Vereinfachung der Ersatzteilbevorratung



 Montage
Die Montage der WSH ist sehr einfach und nimmt wenig Zeit in Anspruch, da sie mit der mitgelieferten Montagehülse und dem abtrennbaren Montageflansch ausgeführt werden kann. Die WSH sollte trotzdem sehr sorgfältig und ohne Verkanten auf die Welle montiert werden, damit bei der Montage keine Beschädigungen entstehen und gute Lauf- und Dichteigenschaften in Kombination mit dem Radialwellendichtring erzielt werden.

 Als nächstes sollte die Radialwellendichtring-Lauffläche auf der Welle gereinigt und auf Beschädigungen überprüft werden, weil aufgrund der dünnen Wandstärke der WSH Unebenheiten der Welle auf die WSH Oberfläche übertragen werden und dadurch die Dichtwirkung negativ beeinflusst werden kann. Eventuell vorhandene Grate sollten entfernt und Einlaufspuren, Kerben, Riefen oder große Rauheiten mit einer geeigneten Epoxid-Füllmasse ausgeglichen werden. Die WSH muss in diesem Fall vor der Aushärtung der Füllmasse aufgeschoben werden. Wellenschutzhülsen dürfen nicht über Wellennuten, Vertiefungen oder Gewindeausläufen platziert werden.

 Die WSH Wellenschutzhülse wird unter Berücksichtigung der folgenden Montageanleitung über die verschlissene Lauffläche geschoben und gewährleistet dadurch eine schnelle, einfache und kostengünstige Reparatur.

 Montageanleitung
1. Oberfläche der verschlissenen Welle säubern und mögliche Grate entfernen.

2. Den Wellendurchmesser an 2-3 verschiedenen Stellen nahe dem verschlissenen Bereich ausmessen und WSH auswählen.
3. Oberfläche der Welle vor dem Einbau leicht einfetten (erleichtert die Montage).
4. WSH mit der Flanschseite auf die Welle setzen.
5. Montagehülse über die WSH schieben. Wenn die Montagehülse zu kurz ist, kann ein Rohr als Montagehülse benutzt werden.
6. Mit leichten Hammerschlägen auf die Montagehülse (oder mit Hilfe einer Pressvorrichtung) wird die WSH auf die verschlissene Stelle geschoben.
7. Zum Entfernen des Montage-Flansches, diesen an der WSH mit einem Seitenschneider bis zur Sollbruchstelle einschneiden und den Flansch an der vorgedrehten Linie abreißen.
8. Wellenoberfläche nach der Montage nochmals auf Grate überprüfen.
9. Vor der Dichtungsmontage die WSH einfetten.
10. Montage des Radialwellen­dichtrings.



Demontage
Die WSH Wellenschutzhülsen können bei Bedarf auf verschiedene Weisen von der Welle demontiert werden:

- durch Erwärmen – die thermisch aufgeweitete WSH kann leicht von der Welle abgezogen werden, ohne dass die Welle beschädigt wird
- durch leichte Hammerschläge mit der Hammerfinne über die Hülsenbreite weitet sich die Wellenschutzhülse auf und kann leicht entfernt werden
- abreißen der Wellenschutzhülse mit Hilfe eines Seitenschneiders, der an der Sollbruchstelle ansetzt
- schlitzen der Wellenschutzhülse mit Hilfe eines Meißels



 WSH Wellenschutzhülsen können nicht wiederverwendet werden.

 Bemerkungen
Die Wellenschutzhülsen werden für den Durchmesserbereich zwischen 12 und 200 mm einzeln verpackt und mit der Montagehülse und mehrsprachiger Montageanleitung ab Lager geliefert. Grundsätzlich können wir Wellenschutzhülsen WSH bis zu einem Durchmesser von 370 mm liefern. Diese unterliegen aber einer Lieferzeit. Wellenschutzhülsen mit dickeren Wandstärken und größeren Durchmessern sind auf Anfrage erhältlich.
