S43 PTFE

  • 2-3 Wochen
S43 PTFE

S43 PTFE

  • 2-3 Wochen
Stangendichtung PTFE mit Mäanderfeder weitere Informationen
15 mm x 19,5 mm (Ändern)
Wir durchsuchen unser Lager für Sie

Produktdetails

Produktdetails anzeigen

S43

Beschreibung

Baugruppe: Stangendichtung

Bauform: I asymmetrischer Nutring mit Hauptdichtlippe innen

Profil-Nr.: 43

Spezifikation: E Einseitige Druckbelastung

Dichtwerkstoff: PTFE 00 9808

Federwerkstoff: nichtrostender Stahl 1.4310 (DIN EN 10088-1)



Betriebseinsatzgrenzen

Druck (MPa): ≤ 35

Temperatur (°C): -150 bis +250

Gleitgeschwindigkeit (m/s): ≤ 15



Medien

Hydrauliköle aller Art, Heißluft, Wasserdampf, PTFE ist gegen die meisten Chemikalien beständig



Funktion

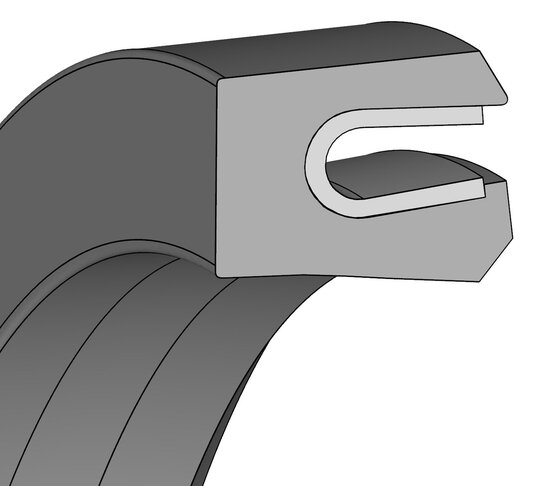

Der Nutring S43 ist eine einfach- wirkende PTFE-Dichtung in Form eines innendichtenden Nutringes. Die V-Feder aus Stahl aktiviert die Dichtlippen permanent, so dass auch im drucklosen Zustand eine gute Dichtheit gewährleistet ist.



Montage

Generell empfehlen wir axial zugängliche Einbauräume. In einem begrenzten Abmessungsbereich sind auch halboffene bzw. geschlossene Einbauräume möglich.



Bemerkungen

Durch die asymmetrisch ausgeführten Dichtlippen wird die Dichtkraft optimiert und das Reibungsverhalten verbessert. Dadurch wird die Standzeit erheblich verlängert. Im Standard liefern wir diese Dichtung in der angeführten Werkstoffkombination. Für Anwendungen außerhalb des Standards stehen weitere PTFE-Compounds und V-Federn aus Elgiloy® zur Verfügung.
