KK

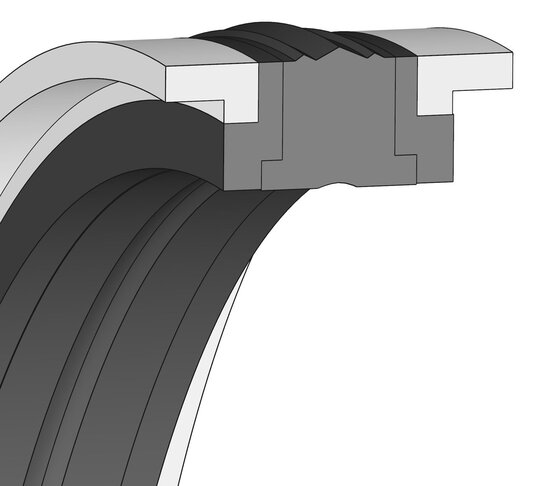

Bauform: KK Kompaktdichtung
Spezifikation: Zweiseitige Druckbelastung
Ausführung: Stützring mit integrierter Führung außen
Dichtwerkstoff: NBR
Stützringe: PE
Führungsringe: POM
Betriebseinsatzgrenzen
Druck (MPa): ≤ 40
Temperatur (°C): -30 bis 100
Gleitgeschwindigkeit (m/s): ≤ 0,5
Medien
Hydrauliköle nach DIN 51524 Teil 1 - 3, Schmieröle, Schmierfette auf Mineralölbasis, schwerentflammbare Hydraulikflüssigkeiten HFA, HFB, HFC nach VDMA 24317
Funktion
Die Kompaktdichtung KK ist eine doppeltwirkende Dichtung, kombiniert mit Stütz- und Führungselementen.
Die KK gewährleistet eine gute Dichtfunktion auch im Niederdruckbereich. Bedingt durch die integrierten Führungselemente kann der Kolben materialsparend kurz konstruiert werden.
Montage
Die KK kann problemlos auf einteilige Kolben, d.h. in geschlossene Einbauräume montiert werden. Allerdings ist für Abmessungen <30 mm ein offener Einbauraum zu empfehlen.
Bemerkungen
Die Dichtung KKwird auf Grund ihres universellen Einsatzes (z.B. Ladebordwände), ihrer einfachen Montage und der Möglichkeit, die Kolben sehr preiseffizient herzustellen, häufig eingesetzt. Für spezielle Anwendungen kann die Dichtung auch in anderen Werkstoffvarianten (FPM) geliefert werden.
