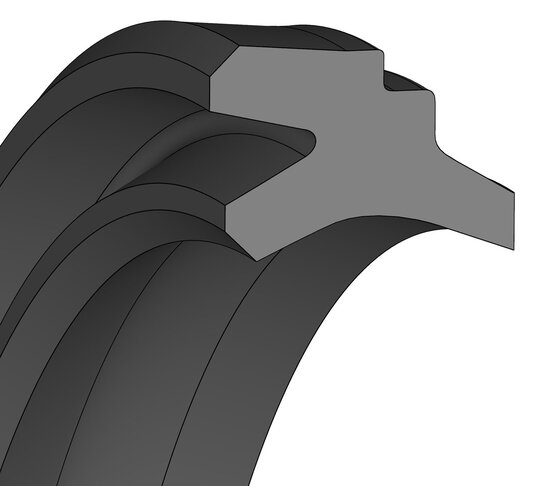

DA1
Beschreibung
Baugruppe: Abstreifer
Bauform: D Doppelabstreifer
Profil-Nr.: DA1
Werkstoff: NBR 90
Betriebseinsatzgrenzen
Temperatur (°C): -40 bis 100
Gleitgeschwindigkeit (m/s): ≤ 1
Medien
Hydrauliköle nach DIN 51524 Teil 1 - 3, Schmieröle, Schmierfette auf Mineralölbasis, schwerentflammbare Hydraulikflüssigkeiten HFA, HFB, HFC nach VDMA 24317
Funktion
Der DA1 ist ein doppeltwirkender Abstreifer. Die Doppelfunktion besteht darin, dass sowohl Verunreinigungen auf der Kolbenstange abgestreift werden, als auch der Restölfilm von der zweiten Lippe aufgehalten wird. Das Restöl kann durch eine Leckagebohrung in das System zurückgeführt werden.
Montage
Der Abstreifer wird in eine axial halbgeschlossene Nut eingebaut.
Bemerkungen
Doppelabstreifer aus NBR werden in der Hydraulik und Pneumatik eingesetzt. Sie eignen sich besonders für Kolbenstangen mit hoher Hubgeschwindigkeit. Durch die zusätzliche Durchmesserstufe am Außensitz gewährleistet der DA1 eine bessere Dichtheit und bringt eine höhere Abstreifkraft auf die Kolbenstange.
