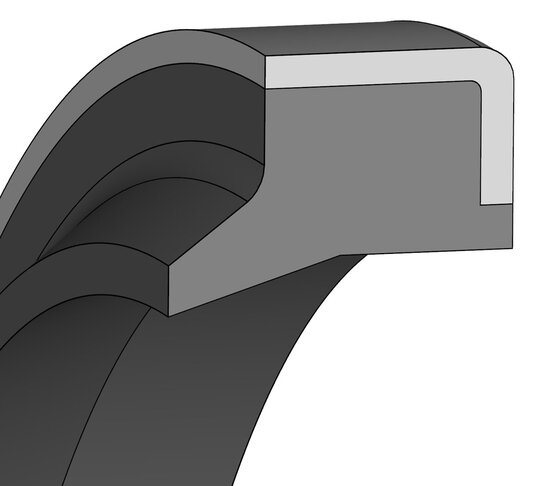

AST
Beschreibung
Baugruppe: Abstreifer
Bauform: M metallverstärkt
Profil-Nr.: AST
Werkstoff: NBR 90, Stahl nach DIN EN 10139
Betriebseinsatzgrenzen
Temperatur (°C): -40 bis 100
Gleitgeschwindigkeit (m/s): ≤ 1
Medien
Hydrauliköle nach DIN 51524 Teil 1 - 3, Schmieröle, Schmierfette auf Mineralölbasis, schwerentflammbare Hydraulikflüssigkeiten HFA, HFB, HFC nach VDMA 24317
Funktion
Der AM45 ist ein einfachwirkender Abstreifer. Durch die Anpressung an die Kolbenstange werden Verunreinigungen während der Einfahrbewegung abgestreift. Der AST wird durch einen Metallversteifungsring verstärkt, der in den Elastomerkörper einvulkanisiert ist.
Montage
Abstreifer der Bauform AST können in einen axial zugänglichen Einbauraum montiert werden. Der Vorzug liegt in der einfacheren konstruktiven Gestaltung des Einbauraumes und einer bequemen Montage, besonders bei kleineren Durchmessern. Bitte beachten Sie, dass die Einbauräume mit einer leichten Einführfase versehen werden.
Bemerkungen
Der Metallversteifungsring sichert den funktionsgerechten Sitz des Abstreifers im Einbauraum. Die Ummantelung des Versteifungsrings verbindet den Vorzug des korrekten Festsitzes mit einer höheren Dichtwirkung am Außendurchmesser.
